产品描述

单手柄磁控中空百叶玻璃窗,是指在中空百叶玻璃的室内面,设置“一个”可沿直线方向滑动的“磁控外手柄”,通过磁力偶合技术,与中空百叶玻璃内的“磁控内手柄”,实现联动工作,来控制中空玻璃内的百叶帘实现升降及百叶片翻转。

优点:

1、一个手柄操作即可实现提升和翻转,操控手柄可根据门窗的安装高度和人体操作的方便性进行设放。

2、特有的省力装置,可带来更多的操作方便。

3、单磁轨控制,便于各种门窗的安装施工,给大面积推广应用带来方便。

4、采用单边安装模式,与门窗的结合更紧密协调,给安装带来方便。

●使用寿命大幅提升,提升次数≥15万次

●操作简单,一个手柄操作即可实现提升和翻转
●运行阻力小,**操作力<2KG
●结构稳定,可倒置、侧放,便于运输和安装


产品结构

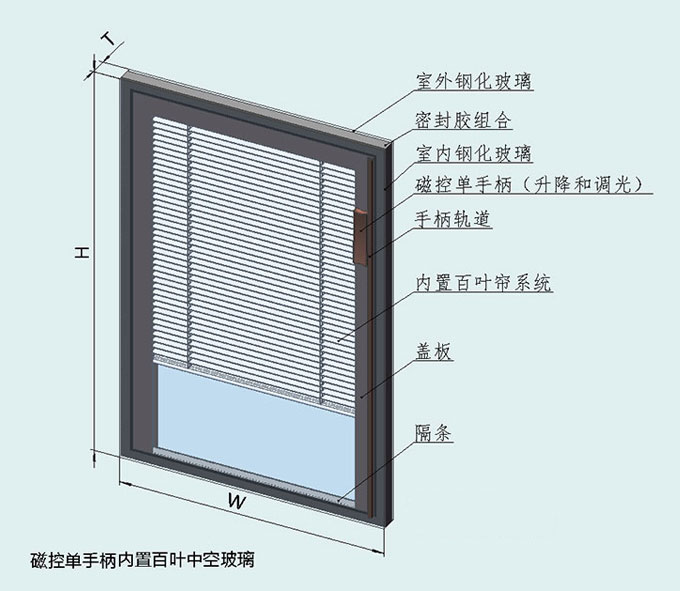

线性结构图

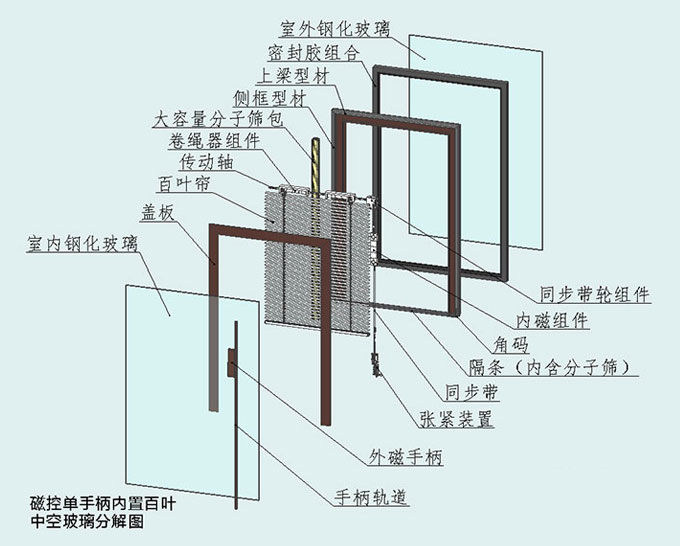

装配结构图
产品配置

产品性能指标


单幅尺寸
宽度 Wm
1
1W1.3
1.3W1.6
1.6W2
min0.3
高度 Hm
≤2.4
≤1.8
1.5
1.2
min0.3
**制作面积(2.4
很小制作面积(0.09㎡)



玻璃厚度:  百叶帘规格:
室内侧5mm--6mm  12.5mm19A
室外侧5mm--12mm  15mm23A
