产品描述

双手柄磁控中空百叶玻璃窗,即在中空百叶玻璃外室内面,设置“两个”可沿直线方向滑动的“磁控外手柄”,通过磁力偶合技术,与中空百叶玻璃内的“两个磁控内手柄”,实现联动工作,其中一个手柄控制中空玻璃内的百叶帘上下升降,另一个手柄控制中空玻璃内的百叶帘前后翻叶。

优点:

1、手柄磁控中空百叶玻璃的门字形边框对称美观,符合审美要求;

2、其次双轨道方便校正玻璃垂直安装,避免玻璃出现偏斜,确保了传动系统长期垂直运行;
3、翻转系统与提升系统独立操作,提拉手感比单手柄轻便,运行更加平稳,收放和翻转功能分开设置,也延长了使用寿命。

制作面积可增大,达到3㎡

产品结构

线性结构图

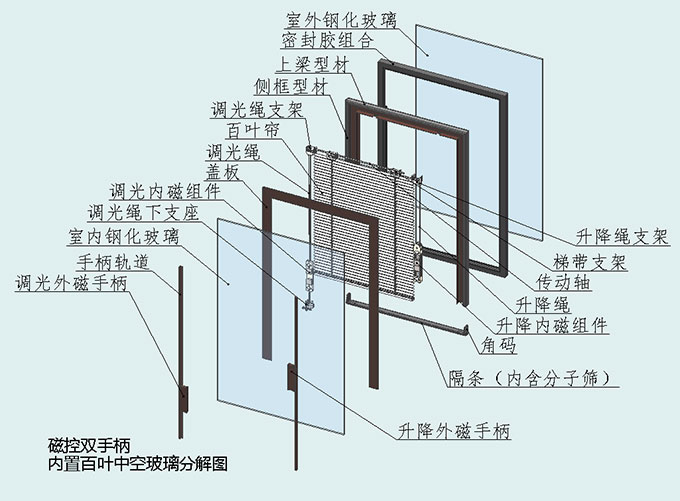

装配结构图
产品配置

产品性能指标



产品尺寸面积/单幅尺寸

宽度 Wm
1W1.3
1.3W1.6
1.6W2
1
min0.35
高度 Hm
2.4
1.5
1.3
3
min0.4
**制作面积(3.0㎡)
很小制作面积(0.14㎡)



 玻璃厚度:  百叶帘规格:
 室内侧5mm--6mm  12.5mm19A
 室外侧5mm--12mm  15mm23A
